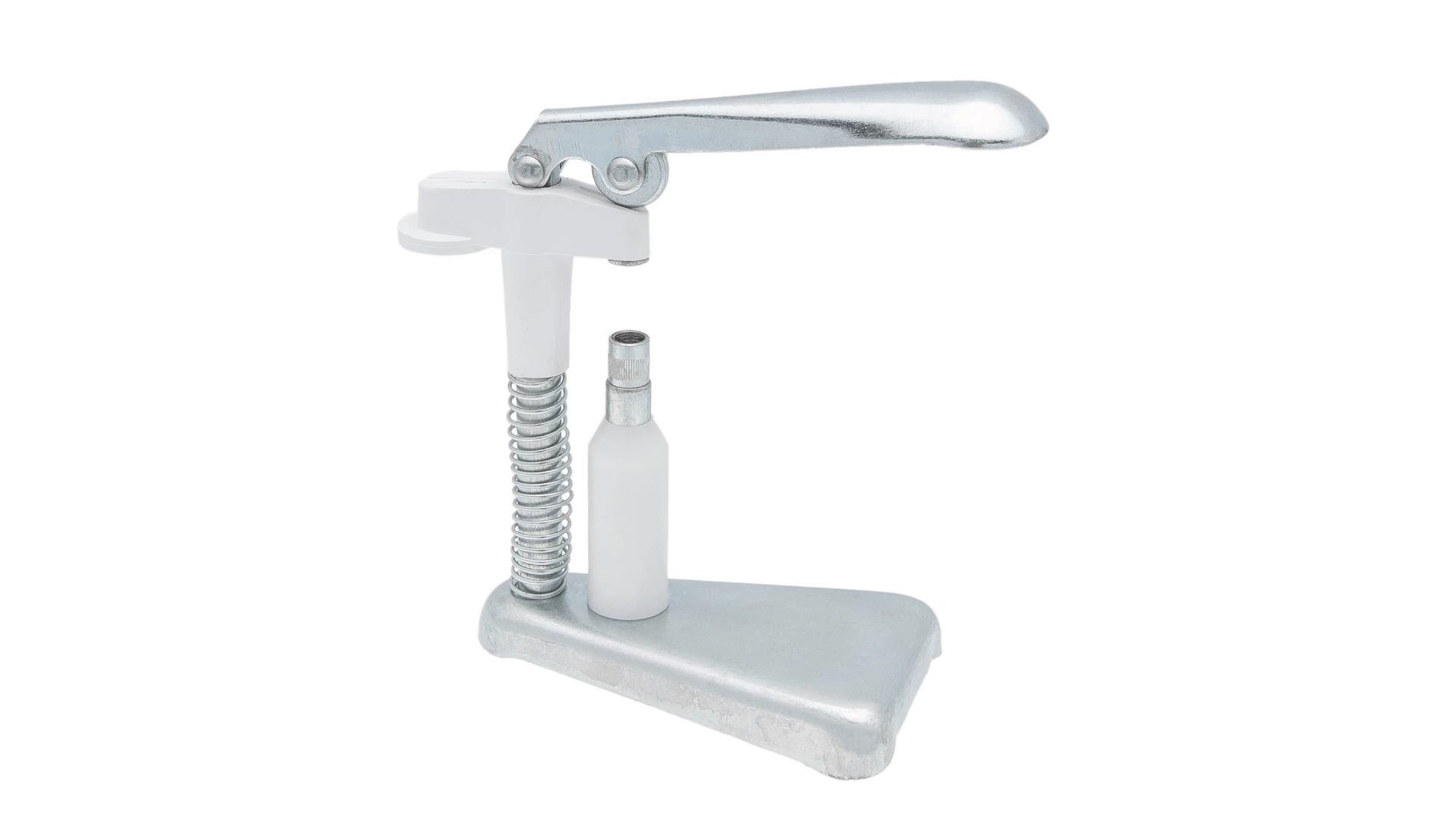

УПС-5 12к Прибор для снаряжения патронов

УПС-5 12 калибра - универсальный прибор предназначен для самостоятельного снаряжения патронов 12 калибра. Выполняет следующие операции:

капсуляция и декапсуляция металлических, папковых (бумажных) и пластиковых гильз, с применением капсюлей различных типов (ЦБО, жевело, СХ-2000, Fiocchi DFS-616, КВ-209 и др.);

установление в гильзу патрона пыжей и прокладок;

закрытие патронов способом 'звезда';

обжатие юбки гильзы (при использовании дополнительного оборудования).

Принцип действия:

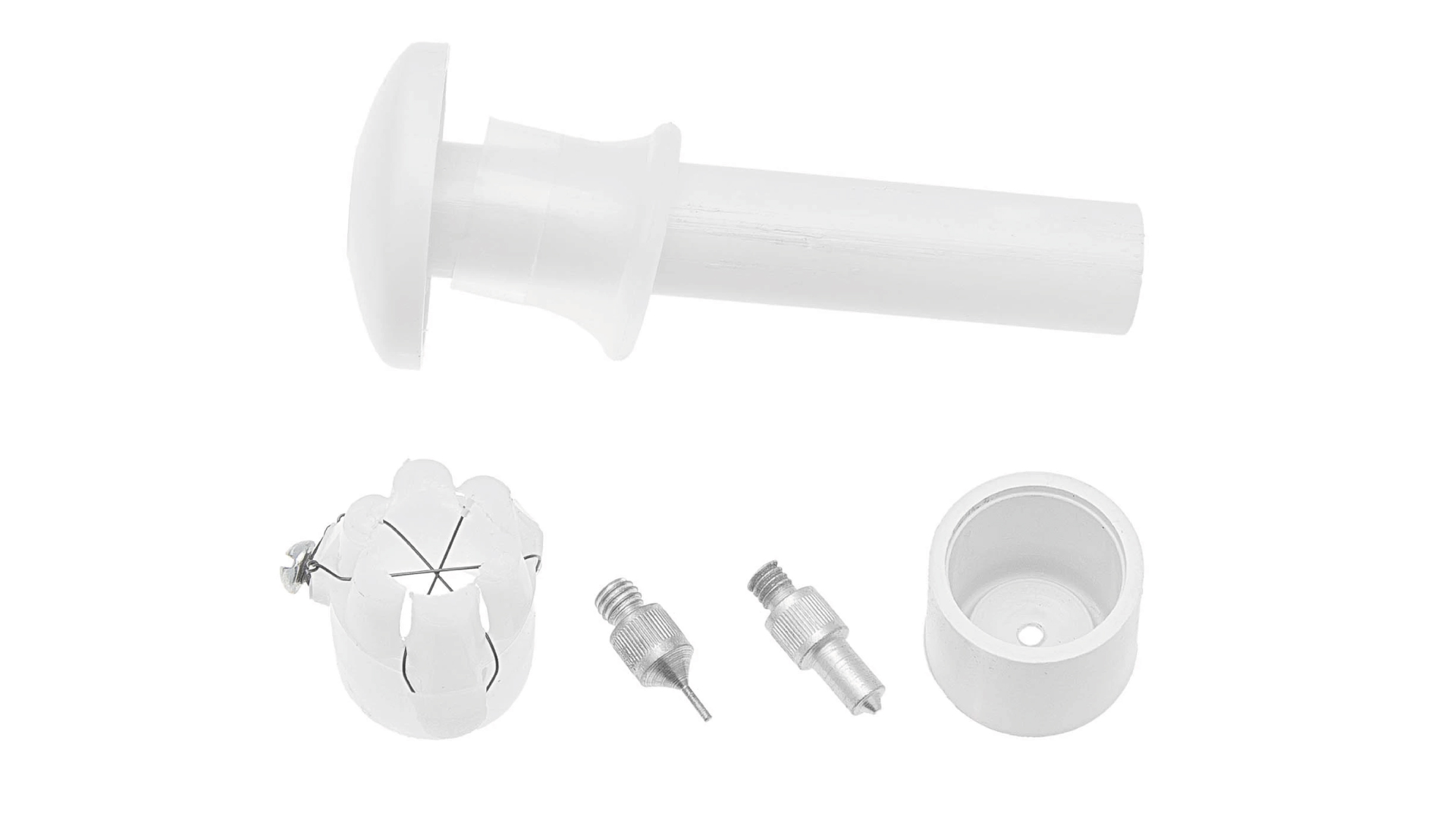

1. Для удаления капсюля - накручиваем на опорный палец иглу для удаления капсюля (выбираем иглу соответственно типу капсюля), нажимаем на рычаг пресса, который передает усилие на Т-образный гнеток.
2. Капсюль выдавливается иглой в полость в гнетке.
3. Для запрессовки капсюля накручиваем на опорный палец чашечку для посадки капсюля, нажимаем на рычаг пресса, который передает усилие на Т - образный гнеток. Капсюль задавливается наковальней гнетка в отверстие в гильзе;
4. Для установки в снаряжаемую гильзу пыжей и прокладок, а так же для удобства засыпания пороха и дроби используют воронку, а для продвижения пыжей и прокладок по самой гильзе - навойник.
5. Для закрытия патронов способом 'звезда' необходимо отвинтить крепежный винт, который удерживает опорный палец на станине прибора, снимаем опорный палец, берем подготовленную к закрытию 'звездой' гильзу, надеваем на неё нарезающую матрицу, вставляем в пресс и давим на рычаг его рычаг.
6. Гнеток давит на нарезающую матрицу и на гильзе образуется шести лучевой шалаш, который в дальнейшем будет опресован закрывающей матрицей для получения готового патрона.
